Elektronenemissionselektrode und Herstellungsverfahren

// Bildgebende Verfahren // Fertigungstechnik // Maschinenbau // Optik, Photonik und Lasertechnik
Ref-Nr: 16118

Einleitung / Abstract

Die mit der Erfindung herstellbaren Elektronenquellen sollen in z.B. Bildschirmen und industrielle Röntgengeräten zum Einsatz kommen können. Mittels eines spanenden Verfahrens werden Nuten in die zum Sprödbruch neigende Oberfläche eines Werkstoffs eingebracht. Diese Profile werden vereinzelt, hieraus wird eine Elektronenemissionskathode hergestellt.

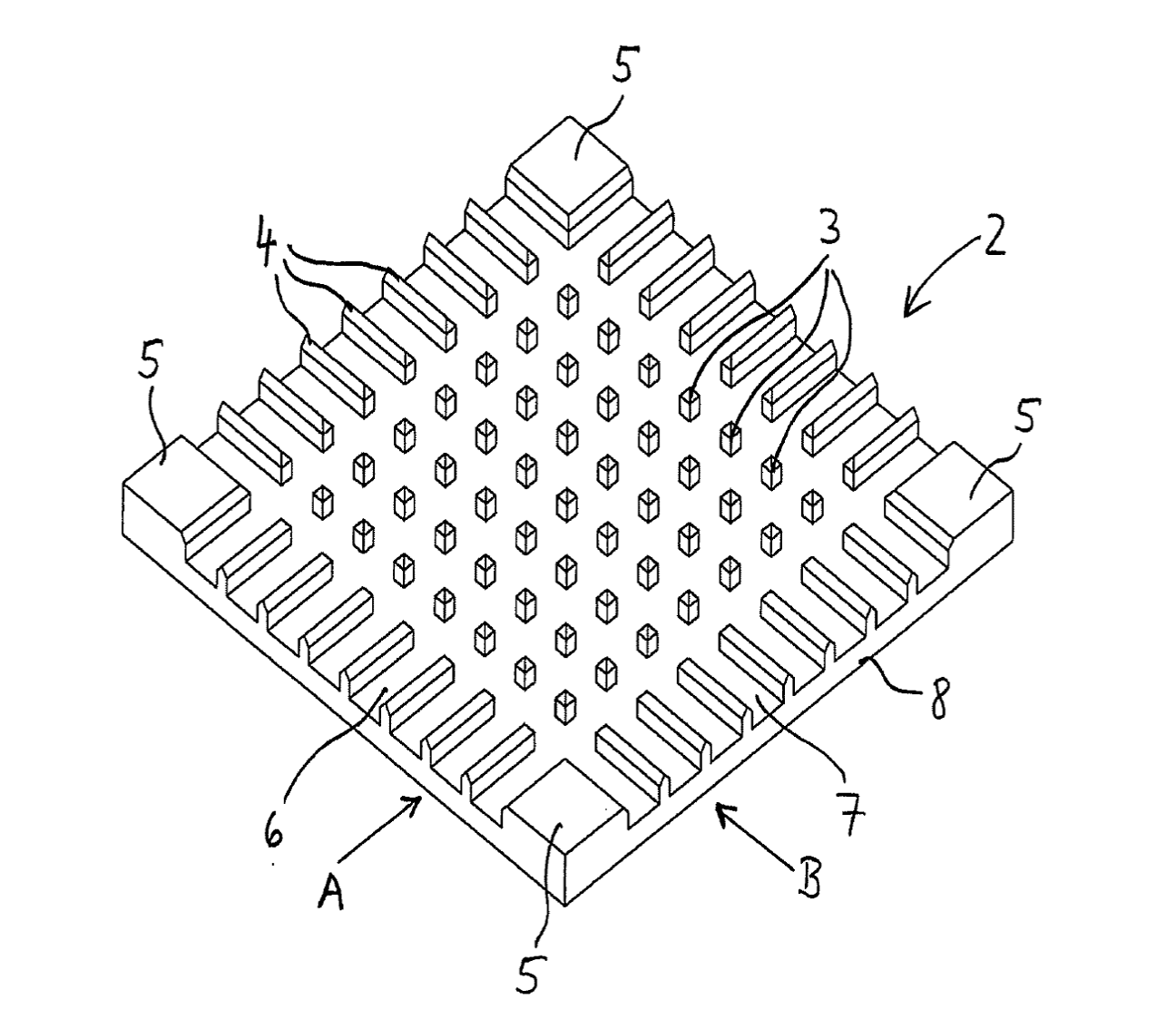

Abb. 1: Schematische Darstellung

Hintergrund

Zum Stand der Technik gehören diverse Arten von Elektronenquellen: u.a. mit Wolframspitze, als Diamantelektronenemissionskathode, mit Diamantpartikeln auf einem Kohlenstofffilm.

Problemstellung

Die Erzeugung mittels üblicher Verfahren ist aufwendig, die Ergebnisse sind nicht stabil.

Lösung

Mittels eines spanenden Verfahrens werden Nuten in die zum Sprödbruch neigende Oberfläche eines Werkstoffs eingebracht. Diese Profile werden vereinzelt, hieraus wird eine Elektronenemissionskathode hergestellt.

Vorteile

Es wird nur ein Werkzeug benötigt. Der Fertigungsprozess ist für die Massenfertigung auf große Stückzahlen skalierbar. Es sind deutliche höhere Standzeiten erreichbar.

Anwendungsbereiche

Die mit der Erfindung herstellbaren Elektronenquellen sollen in z.B. Bildschirmen und industrielle Röntgengeräten zum Einsatz kommen können.
