Inspektion von Werkstücken in Fertigungsmaschinen bei hohem Verunreinigungsgrad
// Elektronik und Elektrotechnik // Fertigungstechnik // Maschinen- und Anlagenbau // Sensorik und Messgeräte
Ref-Nr: 16156
Einleitung / Abstract
Um Fertigungstoleranzen im Mikrometerbereich zu kontrollieren, werden taktile oder optische Verfahren eingesetzt. Üblicherweise wird hierzu ein Bauteil nach der Fertigung von Kühl- oder Schmiermittel gesäubert und in einer sauberen Laborumgebung vermessen. Bei der Erfindung handelt es sich um ein optisches Messsystem zum Einsatz während des Fertigungsprozesses. Anstelle der Säuberung von Werkstück und Sichtscheiben des Messsystems wird die optische Messung durch ein Medium (üblicherweise die Kühl- oder Schmierflüssigkeit) hindurch vorgenommen.

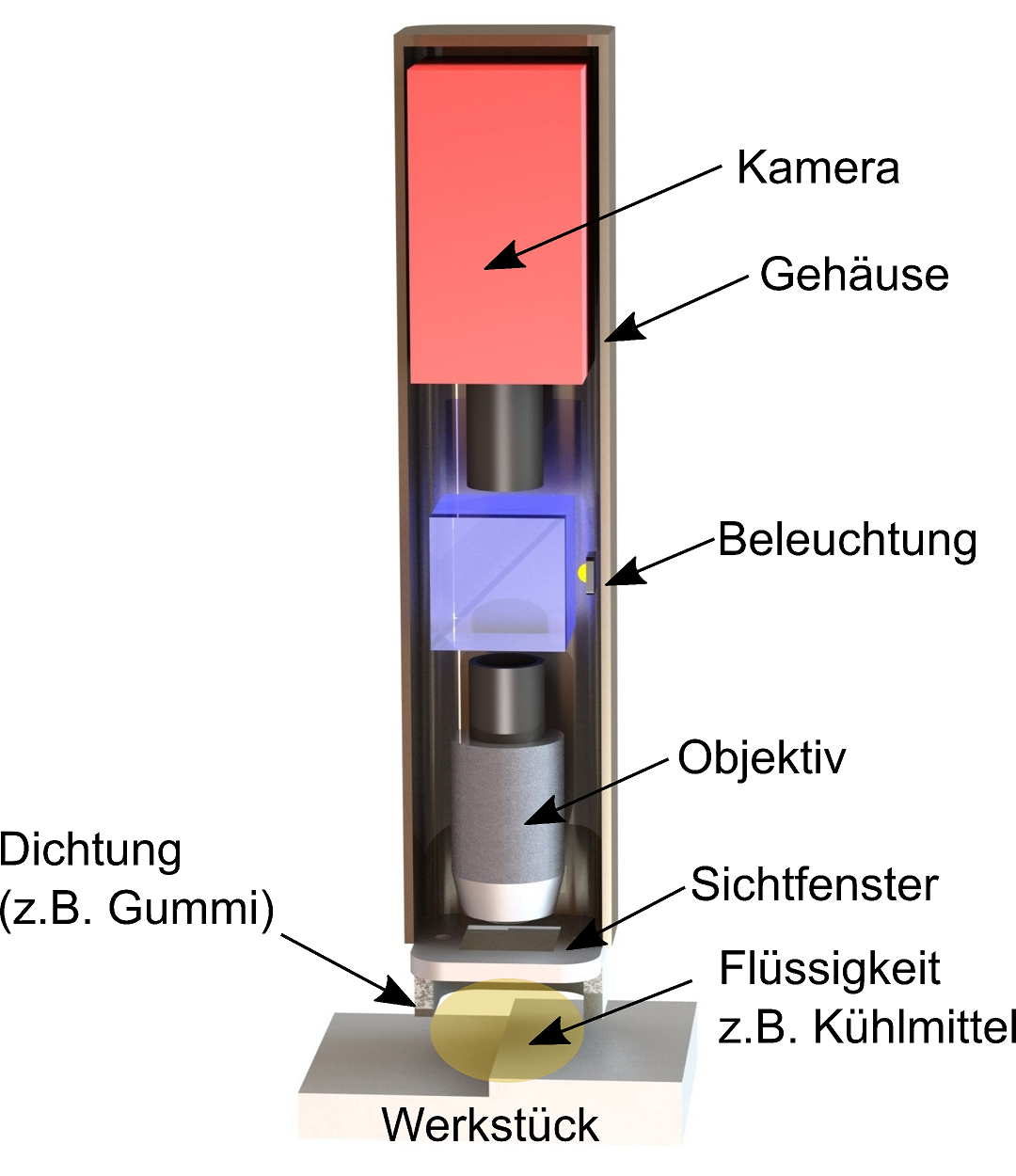

Abb. 1: Schematische Darstellung
Hintergrund
Um Fertigungstoleranzen im Mikrometerbereich zu kontrollieren, werden taktile oder optische Verfahren eingesetzt. Üblicherweise wird hierzu ein Bauteil nach der Fertigung von Kühl- oder Schmiermittel gesäubert und in einer sauberen Laborumgebung vermessen.
Lösung
Anstelle der Säuberung von Werkstück und Sichtscheiben des Messsystems wird die optische Messung durch ein Medium (üblicherweise die Kühl- oder Schmierflüssigkeit) hindurch vorgenommen.Vorteile
Die Messbedingungen sind stets konstant.
Die Erfindung bietet eine enorme Zeitersparnis, da das Messsystem in die Fertigungsmaschine ein- oder angebaut werden kann.
Im Messbereich kann auch ein Durchfluss des Mediums herrschen, um z.B. Späne zu entfernen.
Anwendungsbereiche
Bei der Erfindung handelt es sich um ein optisches Messsystem zum Einsatz während des Fertigungsprozesses.Sie können dieses Fenster schließen. Ihre Suchergebnisse finden Sie in dem vorherigen Fenster
