Teilung des Jochs einer elektrischen Maschine
// Elektrische Antriebe // Elektronik und Elektrotechnik
Ref-Nr: 15864
Einleitung / Abstract
Die Erfindung betrifft den Aufbau einer elektrischen Maschine. Zur Begrenzung der Massenträgheit wird das Joch in ein bewegliches und ein feststehendes Teil geteilt. Hierdurch wird die Sättigung im beweglichen Teil vermieden und das Feld auch in das feststehende Teil geleitet. Die Vorteile sind ein höheres Drehmoment und größere Kraft, eine schnellere Beschleunigung und verbesserte Dynamik; die Maschinen können schneller oszillieren.

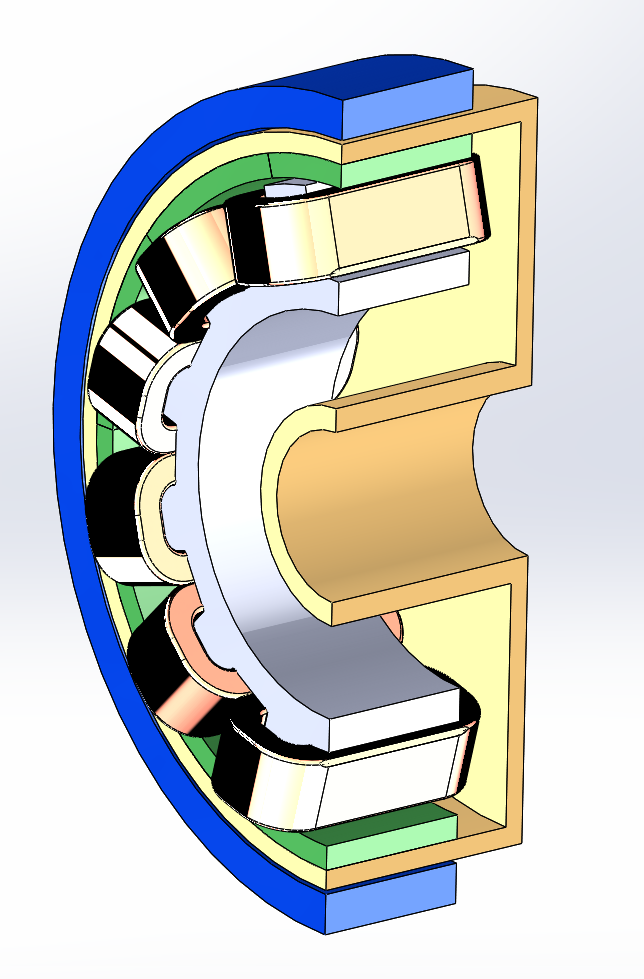

Abb. 1: Schnitt durch einen Außenläufer-Motor
Hintergrund
Um das dynamische Verhalten von Maschinen zu verbessern, wird das Joch verkleinert. Dadurch muss der Hauptfluss der Maschine reduziert werden, mit dem Nachteil, dass Drehmoment und Leistung sinken.
Lösung
Zur Begrenzung der Massenträgheit wird das Joch in ein bewegliches und ein feststehendes Teil geteilt. Hierdurch wird die Sättigung im beweglichen Teil vermieden und das Feld auch in das feststehende Teil geleitet. In Abb. 1 ist ein Außenläufer-Motor dargestellt bei dem ein Teil des Rotorflusses durch ein feststehendes Joch (blau) geleitet wird. Auch Linearmotoren und Scheibenläufer können so in der Dynamik verbessert werden.Vorteile
höheres Drehmoment, größere Kraft
schnellere Beschleunigung, verbesserte Dynamik
Maschinen können schneller oszillieren
Anwendungsbereiche
Die Erfindung betrifft den Aufbau einer elektrischen Maschine. Die Dynamik kann bei Außenläufer-Motoren, Linearmotoren und Scheibenläufern verbessert werden bei gleichbleibendem Drehmoment und Leistung.Sie können dieses Fenster schließen. Ihre Suchergebnisse finden Sie in dem vorherigen Fenster
