Schneidkopfwechselsystem
// Maschinenbau
Ref-Nr: 16429
Einleitung / Abstract
Die Erfindung betrifft ein Schneidkopfwechselsystem für das Wasserstrahlschneiden. Mit dieser neuen Technologie soll erstmalig ein automatisierter Schneidkopfwechsel realisierbar sein.

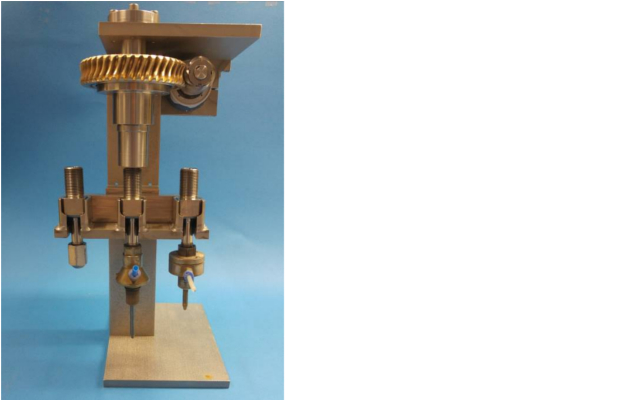

Funktionsmodell Schneidkopfwechselsystem
Hintergrund
Zur Zeit erfolgt der Schneidkopfwechsel manuell – ein Wechsel dauert ca. drei Minuten. Bis heute gibt es kein automatisiertes Wechselsystem für Schneidköpfe in der Wasserstrahltechnik.
Lösung
Die Aufgabe der neuen Technologie ist das Verbinden des Kollimationsrohrs (ortsfest) mit dem Schneidkopf. Das Kollimationsrohr soll ein Außengewinde aufweisen, auf dem sich ein Mutterelement, das zwei unterschiedliche Innengewinde beinhaltet, auf und ab bewegen kann. Durch ein Absenken des Mutterelements kann gleichzeitig das Konuselement des Schneidkopfs herangezogen werden. Das Mutterelement kann über eine Schnecke von einem Motor angetrieben werden. Durch diese Mimik wird erstmalig ein automatisierter Schneidkopfwechsel ermöglicht und die Wasserstrahltechnik in Richtung Vollautomatisierung weiterentwickelt.Vorteile
Sichere Verbindung des Schneidkopfs mit Drucksystem der Anlage
Erstmalig Automatisierung des Schneidkopfwechsels möglich
Kostenvorteile durch Automatisierbarkeit
Anwendungsbereiche
Das Anwendungsgebiet der neuen Technologie ist das Wasserstrahlschneiden. Sie beinhaltet eine Vorrichtung zum Verbinden von Schneidköpfen (Rein- und Injektionswasserstrahlschneiden) mit dem Drucksystem – der Verbindungsvorgang ist automatisierbar.Sie können dieses Fenster schließen. Ihre Suchergebnisse finden Sie in dem vorherigen Fenster
