Direct Trajectory Estimation of Non-Linear Moving Objects

// Automotive // Informations- und Kommunikationstechnik // Luft- und Raumfahrt // Software
Ref-Nr: 16690

Einleitung / Abstract

Die Erfindung betrifft einen neuen Algorithmus sowie eine Vorrichtung und ein Fluggerät zur Schätzung/Vorhersage der Bewegungsbahn eines sich bewegenden Bodenziels. Die vorgeschlagene Methode ist abgeleitet von einem Signalmodell, das eine nichtlineare Bewegungsbahn von beweglichen Objekten beschreibt.

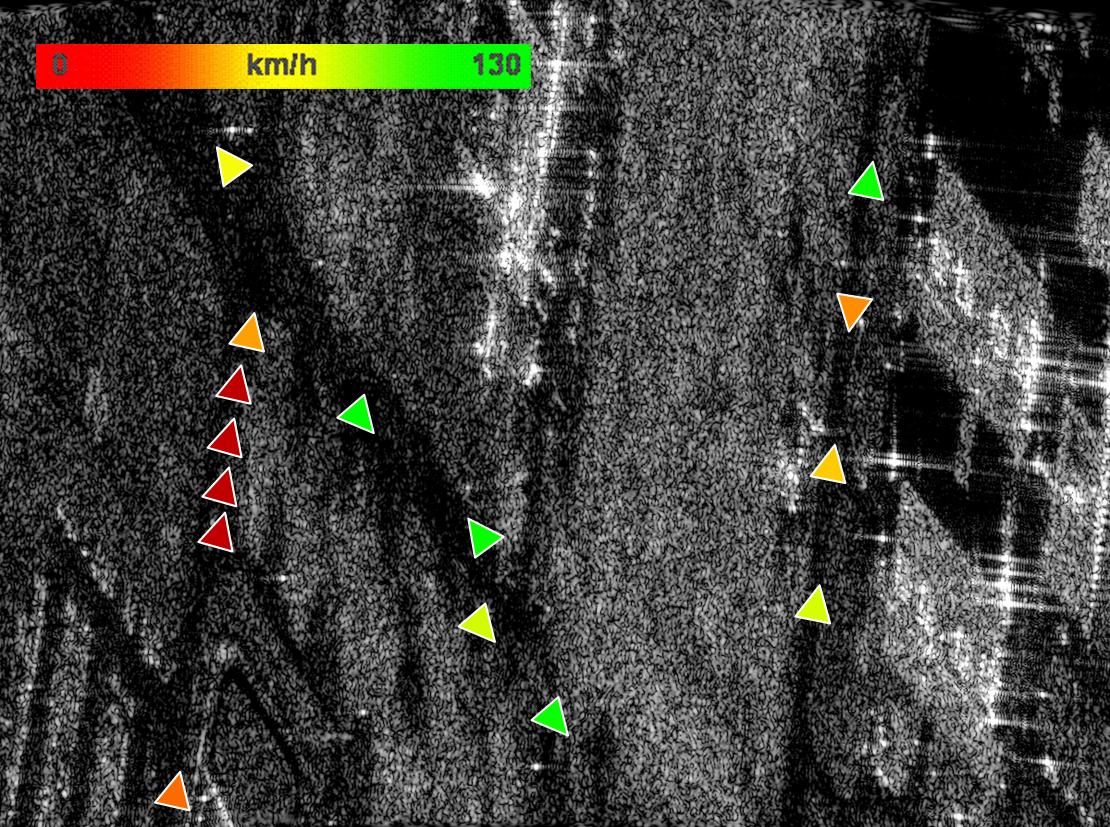

Abb. 1: Überwachung und Analyse des Straßenverkehrs mittels Radar. Die Fahrzeuge können mit der Erfindung detektiert und deren Geschwindigkeiten ermittelt werden.

Hintergrund

Der Stand der Technik umfasst „space time adaptive processing“ (STAP), „displayed phase center antenna“ (DPCA) und „along track interfereometry“ (ATI).

Problemstellung

Die o.g. Verfahren weisen allerdings einen hohen Rechenaufwand und große Datenmengen auf. Bekannte Algorithmen nehmen eine konstante Geschwindigkeit des bewegten Objekts an, obwohl diese Bewegung vor allem bei auftretenden Beschleunigungen oftmals nichtlinear ist. Damit ermitteln die o.g. Verfahren bei Beschleunigungen und Kurven ungenaue Positionen und Geschwindigkeiten der Fahrzeuge.

Lösung

Das erfindungsgemäße Verfahren ist ausgerichtet auf nichtlineare Bewegungen und verwendet eine Drei-Kanal-Antenne sowie eine angepasste DPCA-Technik zur Unterdrückung der statischen Umgebung. Der Algorithmus sieht vor, dass zwei aufeinander folgende Radarbilder mit demselben Bildausschnitt verglichen werden. Die Positionen und die Geschwindigkeiten der Fahrzeuge werden im Anschluss mittels modifizierten Backprojection Verfahren und mittels Regularisierungstechniken hochgenau ermittelt. Dabei kommt ein Synthetic-Apertur-Radar zum Einsatz.

Vorteile

Genauere und nichtsprunghafte Prognose der Bewegung. Geeignet für nichtlineare Bewegungen. Einfacher Aufbau des Systems.

Anwendungsbereiche

Das Anwendungsgebiet der Diensterfindung ist die Radartechnik. Speziell geht es um das verbesserte Erfassen der Bewegung von Objekten am Boden. Die Verkehrsüberwachung ist ein mögliches Anwendungsszenario.
