Doppelröhren-IMS mit Field-Switching-Ionentor
// Medizintechnik // Mess- und Regeltechnik // Sensorik und Messgeräte // Umwelttechnik
Ref-Nr: 16668
Einleitung / Abstract
Die Erfindung ist im Bereich der Ionenmobilitätsspektrometrie (IMS) angesiedelt und betrifft eine optimierte Variante des Field-Switching-Ionentors für ein IMS mit zwei Driftröhren zur Detektion positiver und negativer Ionen. Das Field-Switching-Ionentor zeichnet sich durch ein hohes Auflösungsvermögen und eine extrem hohe Sensitivität gegenüber anderen Ionentoren aus.

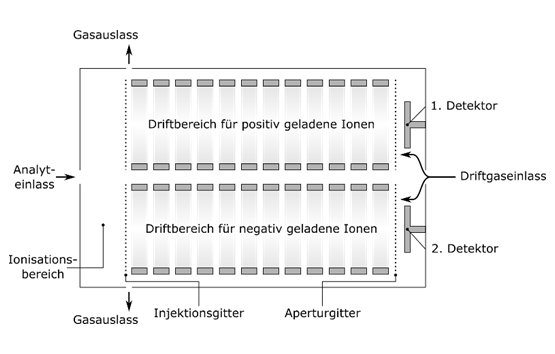

Abb. 1: Beispielhafte Anordnung zweier, paralleler Driftröhren zur gleichzeitigen Detektion positiver und negativer Ionen.
Hintergrund
Viele Anwendungen der Ionenmobilitätsspektrometrie erfordern die gleichzeitige Detektion positiver und negativer Ionen, da verschiedene Substanzen je nach chemischen Eigenschaften positive Ionen, negative Ionen oder sogar Ionen beider Polaritäten bilden.
Problemstellung
Es existieren bereits Konzepte für Doppelröhren, bei denen zwei Driftröhren mit einer Ionenquelle gekoppelt werden, jedoch ohne die Vorteile eines Field-Switching-Ionentors zu nutzen. Bis jetzt sind keine Elektrodenanordnungen bekannt, die den Einsatz eines Field-Switching-Ionentors mit axialer oder paralleler Anordnung der Driftröhren ermöglichenLösung
Bei der hier genutzten speziellen Elektrodenanordnung werden mehrere geschaltete Gitter so kombiniert, dass sie einen Ionisationsraum mit zwei Field-Switching-Ionentoren bilden. Diese Ionentore werden aufgrund ihrer hohen Leistungsfähigkeit häufig für hochauflösende und besonders sensitive IMS eingesetzt. An den Ionisationsraum können zwei entweder axial oder parallel angeordnete Driftröhren angeschlossen werden. Dabei weisen die Detektoren der jeweiligen Driftröhren unterschiedliche Potenziale auf, sodass negative als auch positive Ionen zeitgleich nachgewiesen werden können.Vorteile
Hohes Auflösungsvermögen und hohe Sensitivität
Optimierte Anordnung einer Ionenquelle und zweier Driftröhren
Verwendung eines Field-Switching-Ionentors
Anwendungsbereiche
Sicherheitstechnik, Medizintechnik, Arbeitsschutz, Umweltmesstechnik, QualitätskontrolleSie können dieses Fenster schließen. Ihre Suchergebnisse finden Sie in dem vorherigen Fenster
