KAPAZITIVES EKG-SYSTEM
Einleitung / Abstract
Kapazitive Elektroden ermöglichen die Messung mit dem Elektrokardiogramm (EKG) ohne direkten Hautkontakt. Die Messung des EKGs erfolgt durch die Kleidung hindurch. Außerdem kann auf einfache Weise mit einer großen Anzahl von Kanälen gemessen werden. Derartige Elektroden eignen sich besonders für die Messung in Notfallsituationen, wo ein schneller und einfacher Zugang zu einem qualitativ hochwertigen EKG gefragt ist. Ebenso dort, wo in kurzen Abständen EKGs geschrieben werden müssen, entfällt durch die Verwendung von kapazitiven Elektroden die Vorbereitungszeit bei jeder Messung. Außerdem sind die Elektroden beliebig oft wiederverwendbar.

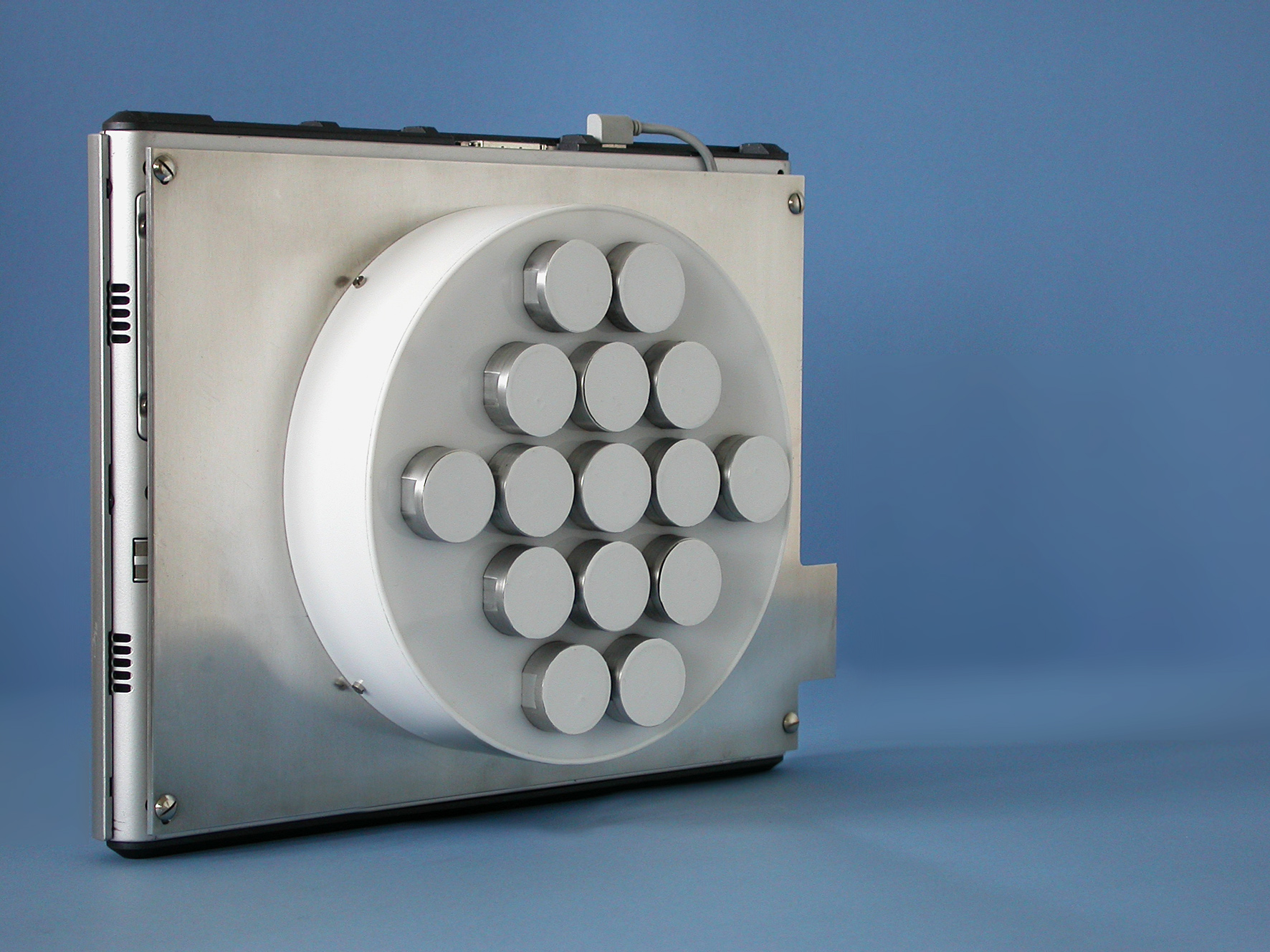

Abb. 1: Kapazitive Elektroden mit Tablet-PC

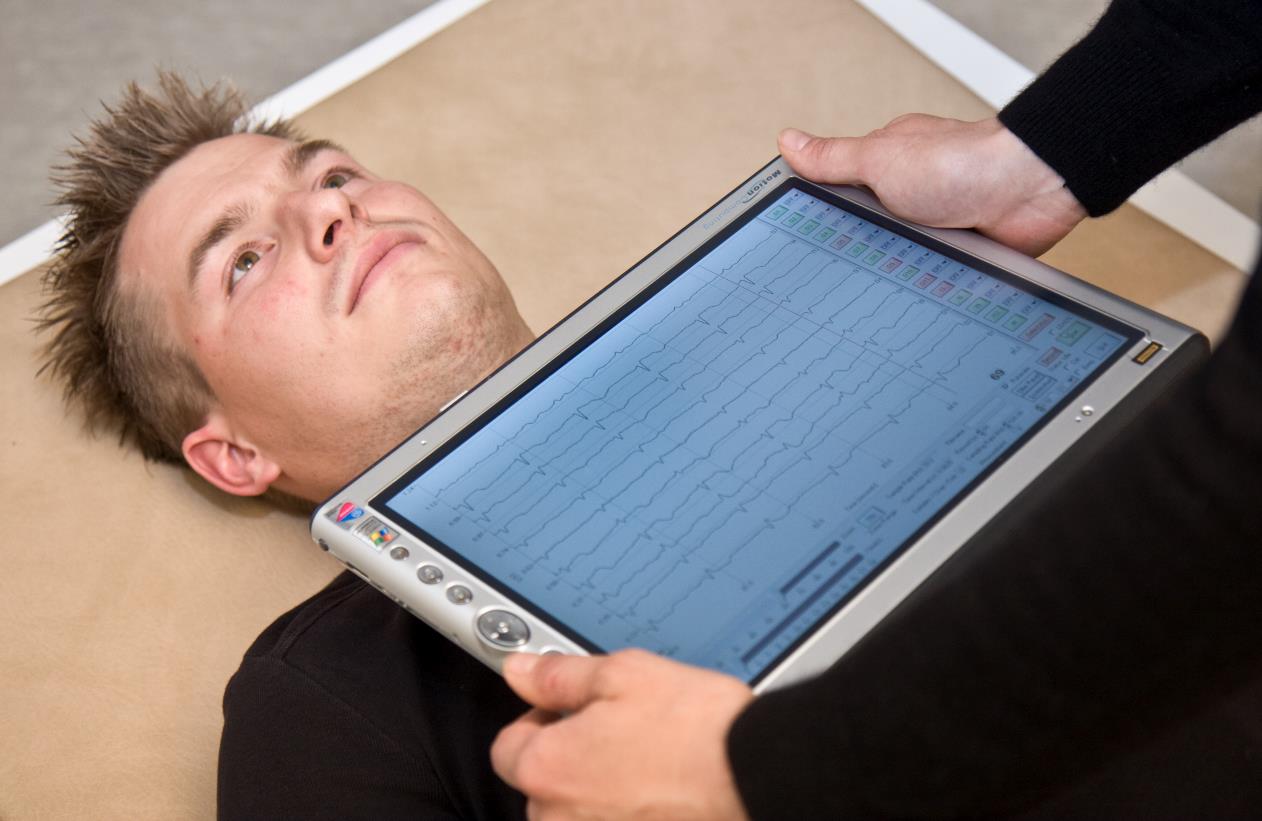

Abb. 2: EKG-Messung durch Kleidung
Hintergrund
Bisherige EKG-Systeme basieren auf dem elektrischen Kontakt zwischen Haut und Elektrode. Dazu muss die Elektrode direkt auf die Haut des Patienten aufgeklebt werden. Alternativ werden auch Saugelektroden verwendet, wobei die Elektroden mit Unterdruck fixiert werden. Beides funktioniert nur, wenn der Patient den Oberkörper zum Anbringen der Elektroden entkleidet. Außerdem muss jede Elektrode mit dem EKG-System verkabelt werden. Bei Klebelektroden fallen darüber hinaus durch die einmalige Verwendbarkeit zusätzliche Kosten an. Manche Patienten klagen zusätzlich über Hautirritationen durch die verwendeten Kleber, insbesondere bei Langzeitmessungen.
Lösung
Die entwickelten kapazitiven Elektroden messen die Ladungsverschiebungen auf der Körperoberfläche durch eine isolierende Schicht hindurch. Dadurch ist eine Messung auch durch Kleidung hindurch möglich. Darüber hinaus wurden diese Elektroden in Form eines Elektrodenarrays mit einem Tablet-PC kombiniert (Abb. 1), der direkt das gemessene Signale sowohl zeitlich als auch räumlich darstellen kann. Durch den kompakten und portablen Aufbau ist eine Messung durch einfaches Auflegen des Systems auf den Patienten möglich (Abb. 2).Vorteile
