Verfahren zum Ausrichten von Bildern aus nicht rektifizierten Bildern eines Stereokamerasystems

// Automotive // Informations- und Kommunikationstechnik // Mess- und Regeltechnik // Sensorik und Messgeräte
Ref-Nr: 16517

Einleitung / Abstract

Das hier vorgestellte Verfahren zur Kalibrierung von Stereokamerasystemen liegt auf dem Gebiet der Fahrerassistenzsysteme (FAS) in der Automobilbaubranche.

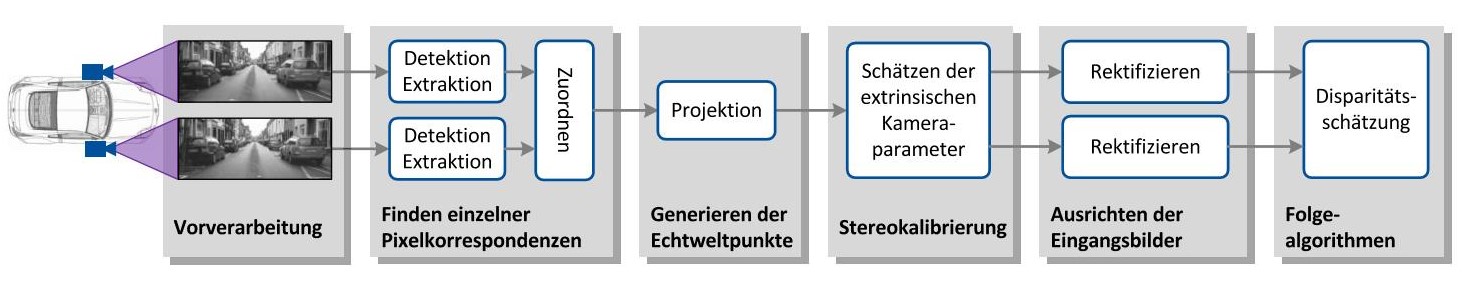

Pipeline

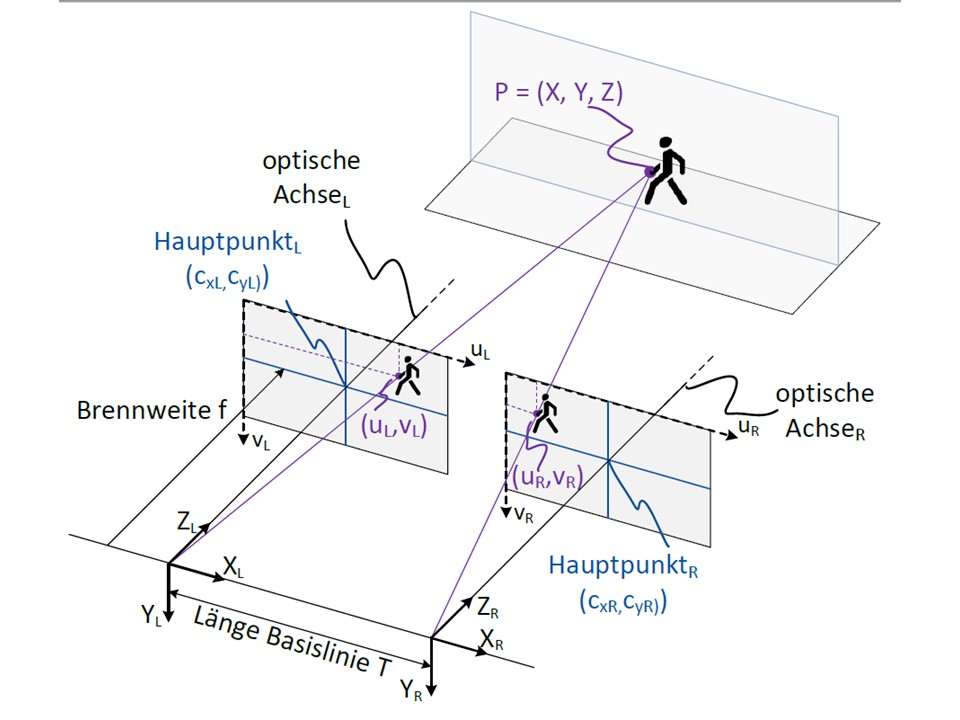

Stereo

Hintergrund

Distanzsensoren auf Basis von Ultraschall-, Infrarot- oder Radarsignalen haben den Nachteil, sich im urbanen Straßenverkehr gegenseitig zu stören. Mit kamerabasierten Fahrerassistenzsystemen können entsprechende Disparitätskarten (Tiefenkarten) ohne den Einfluss derartiger Interferenz-Störungen erstellt werden. Voraussetzung für leistungsfähige FAS ist die Verfügbarkeit exakt zueinander ausgerichteter Kamerabilder. Bei zügiger Fahrt ist jedoch die benötigte genaue Ausrichtung des Stereokamerasystems nicht mehr gegeben. Eine aus-gleichende Zuordnung von Bildmerkmalen ist derart rechenintensiv, dass eine echtzeitfähige Bildverarbeitung derzeit nicht möglich ist.

Lösung

Die Diensterfindung betrifft ein Verfahren zur Berechnung von Disparitätskarten aus nicht ausgerichteten Kamerabildern. In den Eingangsbildern der linken und rechten Kamera werden jeweils Bildmerkmale gefunden. Im Anschluss an eine Pixelkorrespondenzsuche zwischen diesen Merkmalspunkten wird die Fundamentalmatrix berechnet und die geometrische Verschiebung der beiden Kameras ausgeglichen. Die geometrische Verschiebung wird ebenfalls zur Einschränkung des Suchraums während der Zuordnung der Merkmalspunkte im nächsten Verarbeitungsschritt genutzt. Aus den rektifizierten Eingangsbildern wird abschließend die Disparitätskarte ermittelt. Durch die Rückführung der Rektifizierungsparameter aus dem vorherigen Bild ist es möglich, den Suchbereich für das Zuordnen der Bildmerkmale derart einzuschränken, dass eine echtzeitfähige Abstandsberechnung realisierbar wird.

Vorteile

echtzeitfähige Abstandsberechnung Interferenz-freier Betrieb einer kamerabasierten Distanzmessung Verwendung kostengünstiger Stereokamerasysteme möglich
