FORMHÄRTEVERFAHREN FÜR ROHRPROFILE
// Automotive // Fertigungstechnik // Maschinen- und Anlagenbau // Maschinenbau
Ref-Nr: 16938
Einleitung / Abstract
Neben den ersten Anwendungen von pressgehärteten Türaufprallträgern gibt es zunehmende Bestrebungen, auch rohrförmige Fahrwerkkomponenten aus (partiell) pressgehärtetem Stahl einzusetzen.

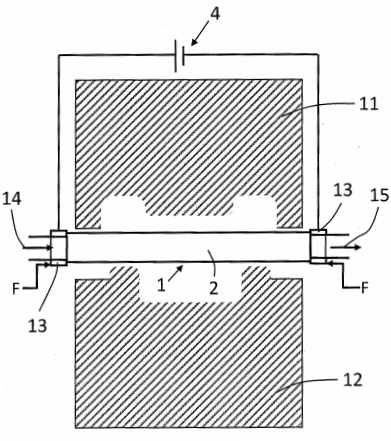

Abb.1: Einrichtung zum Presshärten sowie ein Metallrohr mit Elektroden zur konduktiven Erwärmung (Quelle: DE 10 2020 100 461 A1).
Hintergrund
Die erfindungsgemäße Technologie dient zur konduktiven Widerstandserwärmung von Rohrhalbzeugen für das Warmumformen bzw. Presshärten.
Lösung
Die erfindungsgemäße Technologie beinhaltet ein Erwärmungsverfahren für Rohre bzw. bereits kalt vorgeformte Rohrhalbzeuge für das anschließende Warmumformen – z.B. auch mittels Innenhochdruckumformen. Der Energieeintrag erfolgt mithilfe von konduktiver Widerstandserwärmung direkt im Werkstück, was von sehr geringen Erwärmungszeiten und Energiebedarfen geprägt ist. Die Anordnung der Elektroden kann dabei sowohl an den Stirnseiten eines Rohres als auch auf dessen Umfang erfolgen, sodass auch eine segmentweise bzw. partielle Erwärmung möglich ist. Demzufolge können lokale Hochfestigkeitsbereiche erzeugt werden, was das Crashverhalten des Fahrzeugs potenziell verbessern kann.Anwendungsbereiche
Das Anwendungsgebiet ist die konduktive Widerstandserwärmung von Rohrhalbzeugen für das Warmumformen bzw. das Presshärten.Sie können dieses Fenster schließen. Ihre Suchergebnisse finden Sie in dem vorherigen Fenster
