Intelligente Regelung an einem FDM / FFF Extruder zur Lieferung eines konstanten Materialflusses
// Fertigungstechnik // Maschinen- und Anlagenbau // Maschinenbau // Mess- und Regeltechnik
Ref-Nr: 16988
Einleitung / Abstract
Die Erfindung betrifft eine Sensorik und Regelung zum Materialfluss in Extrusionsprozessen in der additiven Fertigung, wie Fused Deposition Modeling (FDM) oder Fused Filament Fabrication (FFF).

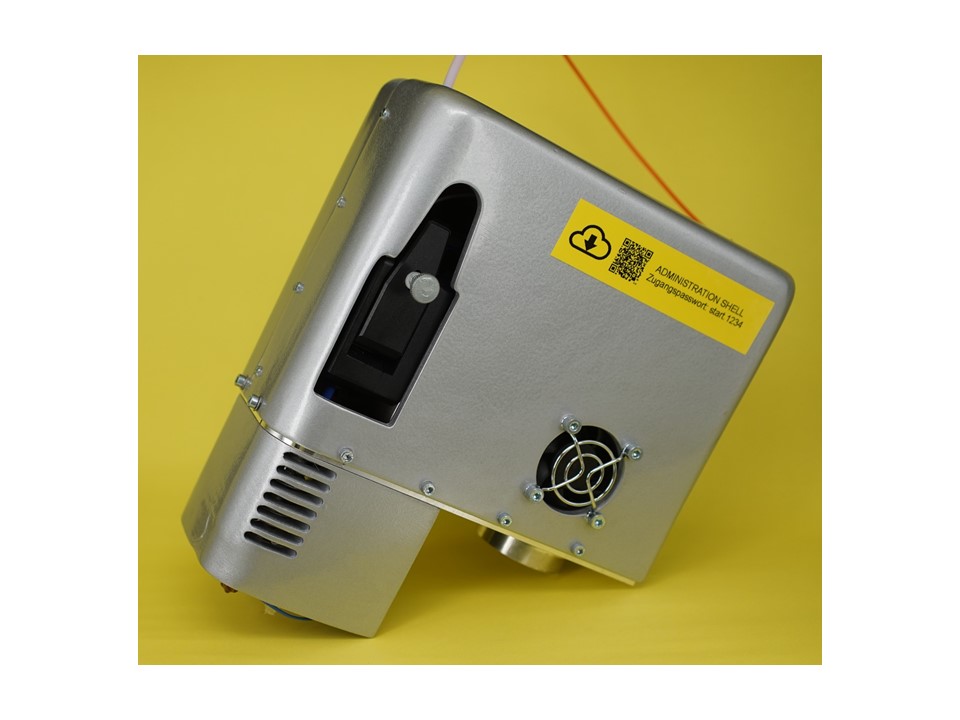

Abb. 1: Prototyp des SmartExtruders

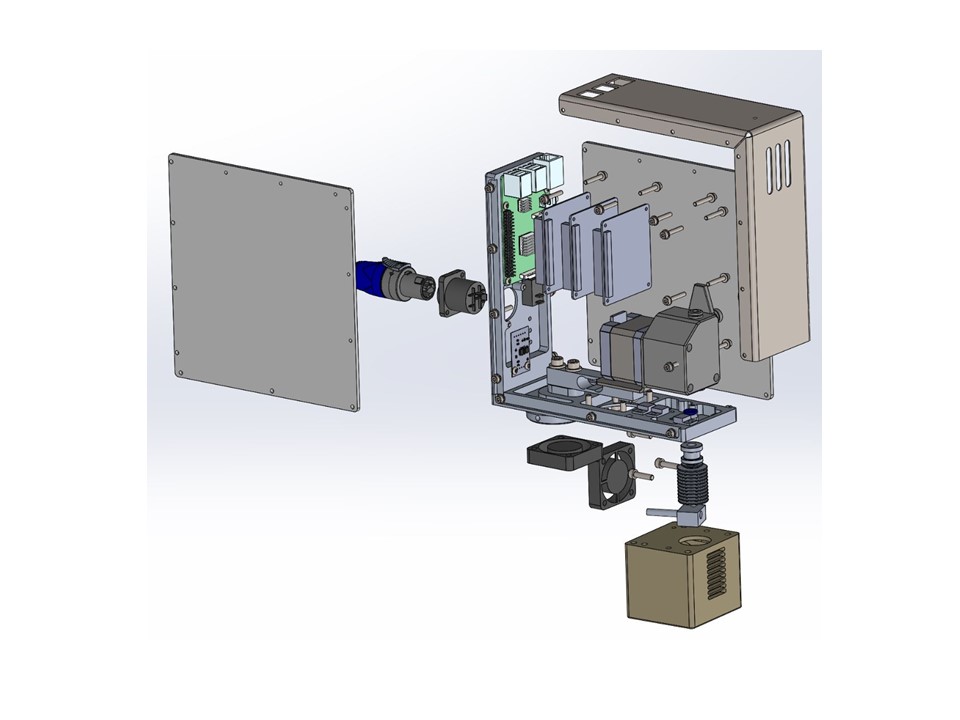

Abb. 2: CAD-Modell der Baugruppe
Hintergrund
Zumeist wird beim 3D-Druck (FDM/FFF) für den Filamentvorschub eine simple Steuerung eingesetzt. Das Arbeitsergebnis ist durch den offenen Wirkungsweg ggf. beeinträchtigt bzw. es werden manuelle Eingriffe erforderlich. Zur weiteren Automatisierung und Autonomisierung von 3D-Druck-Systemen sind Regelungen gefragt, die u.a. eine Sensorik für den tatsächlichen Materialfluss beinhalten. Hierzu gibt es bereits Systeme, die den Druck an der Extrudierdüse erfassen.
Lösung
Als Ersatzgröße für den Druck im Extruder wird erfindungsgemäß die Gegenkraft an der Extruderdüse resultierend aus dem Vorschub des Filaments genutzt. Dementsprechend wird zwischen der Extruderdüse und der Filamentvorschubeinheit ein Kraftsensor integriert.Vorteile
Möglichkeit zur Materialflussregelung, ohne auf den Druck an der Extruderdüse als Eingangsgröße zurückgreifen zu müssen
Produktivitätssteigerung durch Materialflussregelung möglich
Anwendungsbereiche
Materialflussregelung in Extrusionsprozessen, wie Fused Deposition Modeling (FDM) oder Fused Filament Fabrication (FFF).Sie können dieses Fenster schließen. Ihre Suchergebnisse finden Sie in dem vorherigen Fenster
